Прямые поставки с завода в Сучжоу · чертёж и расчёт бесплатно за 24 часа
Промышленные модульные чистые зоны · Сучжоу, Китай
Прямые поставки с завода · сборка за 24 часа · свободная конфигурация. От Class 100 до Class 100 000: одно решение «под ключ» — каркас, фильтрация, освещение, обдув, сервис.
Каталог производства
Семь базовых линеек, из которых собирается единая чистая зона: от каркаса и фильтрации до обдува персонала, грузов и логистических проёмов.
Хит продаж
Прямые поставки с завода · сборка за 24 часа · свободная конфигурация
Классы ISO 5 (Class 100) и ISO 6 (Class 1 000), антистатические занавески, каркас из SUS304 или анодированного алюминия.
Характеристики и описание

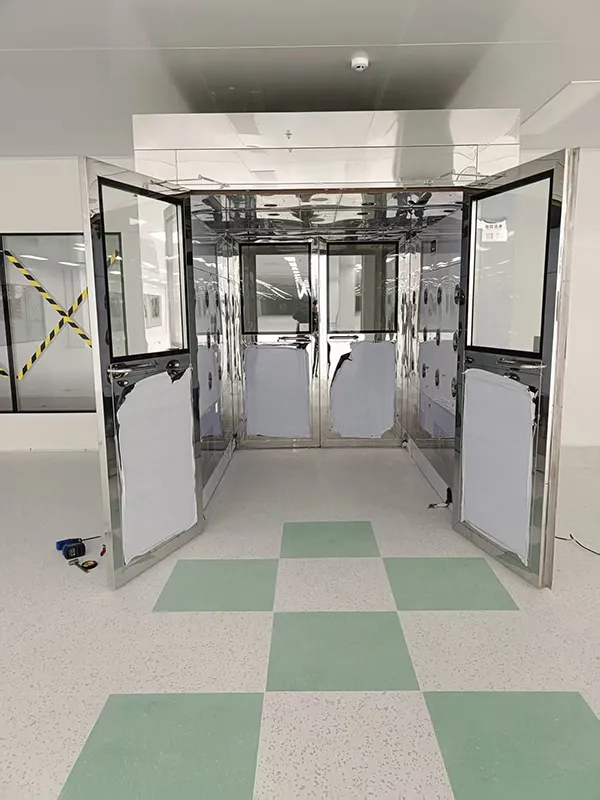

GMP-исполнение
Автоматический обдув по датчику · двойное блокирование дверей · SUS304
H14 HEPA-фильтры, скорость соплового потока свыше 25 м/с, одноместное, двухместное и многоместное исполнение.
Характеристики и описание

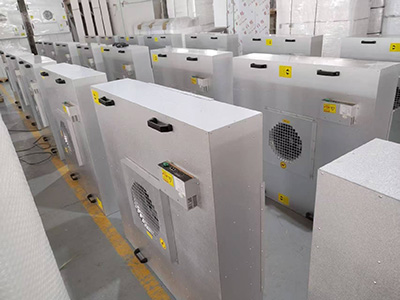

Основа чистовой зоны
Высокий КПД фильтрации · низкое энергопотребление · модульная установка
HEPA H14, низкошумный центробежный вентилятор, модуль под установку в потолок чистого помещения или в каркас чистовой зоны.
Характеристики и описание

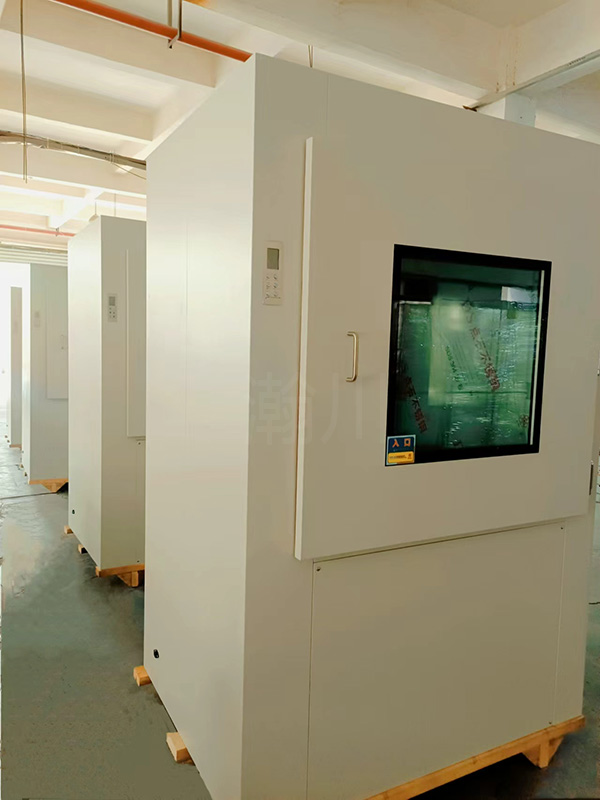

Барьер для материалов
H14 HEPA внутри бокса · двойное блокирование · GMP и ISO 14644
Внутренний класс ISO 5, электронное и механическое блокирование дверей, корпус SUS304, исполнение под зоны A и C.
Характеристики и описание

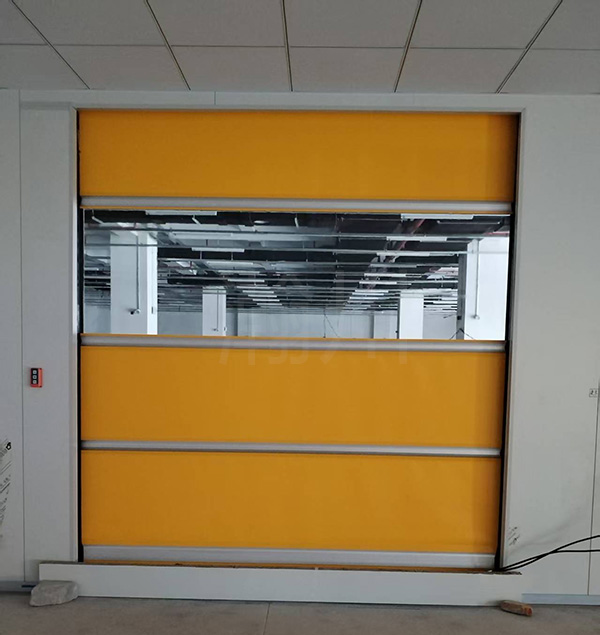

Логистика цеха
Открытие до 1,5 м/с · инфракрасная защита · ветровой класс ≥ 8
Высокопрочная износоустойчивая PVC-занавеска, скорость 0,6–1,5 м/с, нержавеющий каркас, исполнения с антистатикой и термоизоляцией.
Характеристики и описание

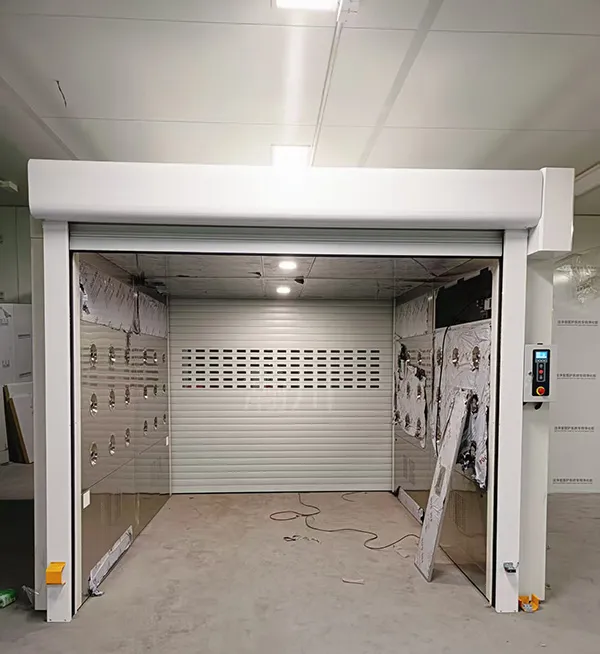

Нестандарт по грузу
Поворотные сопла 360° · 20–28 м/с · двойное блокирование
Скорость обдува 20–28 м/с, фильтрация ≥ 99,99 %, исполнение под тележки, паллеты и вилочные погрузчики.
Характеристики и описание

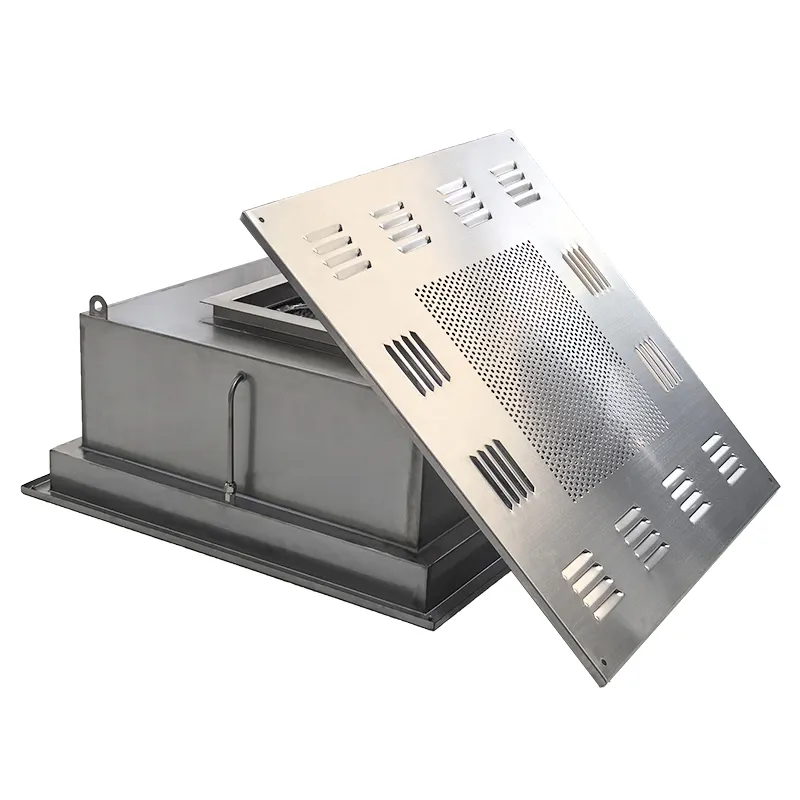

Для GMP-приёмки
304/316 нержавеющая сталь · жидкостной и механический затвор · порт PAO
Корпус из SUS304/SUS316, двойное уплотнение «жидкостный затвор + механика», порт для PAO-тестирования, быстрая замена фильтра.
Характеристики и описание
ISO 5до ISO 8 по факту замеров
0,45–0,6 м/сстабильный ламинарный поток
≤ 65 дБкомфорт для персонала
Хит продаж

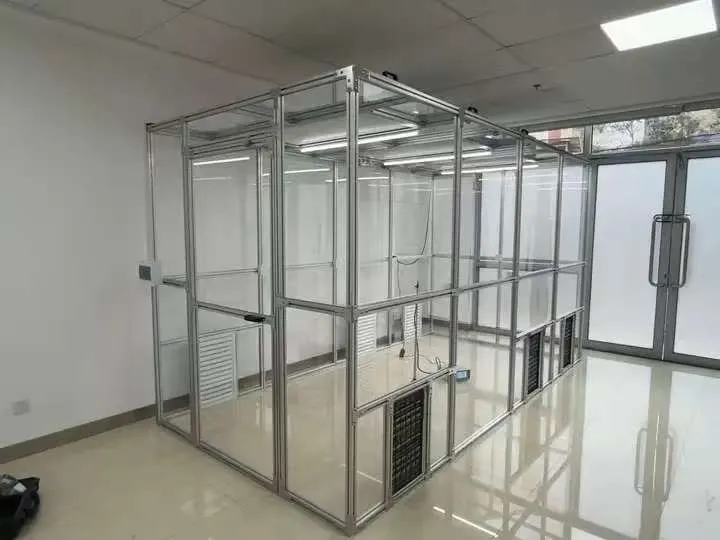

Модульная чистая зона — это «чистая комната в миниатюре»: функции очистки воздуха собраны в едином каркасе, поэтому локальное высокочистое пространство обходится дешевле и монтируется быстрее капитального чистого помещения.
Модульная чистая зона (её также называют чистовым боксом или «cleanroom booth») — самое быстрое решение для локального повышения чистоты. В отличие от капитального чистого помещения, где требуется полная перепланировка цеха, здесь все функции — фильтрация, освещение, обдув, ограждение — собраны в одном самонесущем каркасе. Достаточно разместить боксы над участком сборки или над технологической линией, чтобы получить зону класса ISO 5 при минимальных вложениях.
Все узлы изготавливаются на заводе, на объекте остаётся собрать каркас и подключить питание — площадка не останавливается надолго.
Опциональные самоориентирующиеся колёса позволяют перемещать, разбирать и достраивать зону вслед за изменением линии.
Стоимость составляет 40–60 % от капитального чистого помещения при том же классе чистоты рабочей зоны.
Каждый FFU работает автономно: замена фильтра не требует разборки всей конструкции.
Почему Ханьчуань
Мы отвечаем за результат от чертежа до протокола аттестации — без наценки посредников и без передачи ответственности подрядчикам.
Более 10 лет в отрасли чистых помещений, ключевые узлы — рама, FFU, фильтры — изготавливаем сами. Клиент платит за оборудование, а не за цепочку посредников.
Бесплатно готовим чертежи CAD и 3D-модель, подбираем решение под нестандартные габариты, конфигурацию линии и требования по классу чистоты.
Строго отбираем материалы: нержавеющая сталь SUS304 и сертифицированные HEPA-фильтры — ресурс и соответствие требованиям GMP.
Безкорпусные высокоэффективные фильтры с КПД 99,995 % на частицах 0,3 мкм обеспечивают стабильный ламинарный поток по всей площади зоны.
Типоразмерные изделия отправляем в течение 3 дней, монтажная бригада работает на объектах по всей стране и выезжает к зарубежным клиентам.
12 месяцев гарантии на оборудование, реакция на заявку в течение 2 часов, пожизненная техническая поддержка и поставка расходников.
Конструктив и материалы
Каждый узел подбирается так, чтобы оборудование не выделяло частиц, держало поток и выдерживало регулярную дезинфекцию.

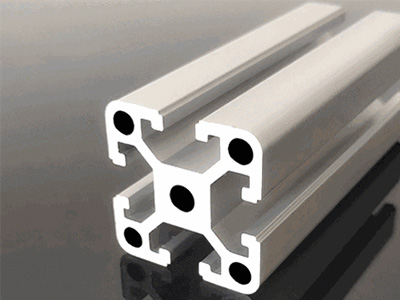

Высокопрочный промышленный алюминиевый профиль с анодированием поверхности: не ржавеет, не выделяет частиц, каркас жёсткий и рассчитан на многолетнюю эксплуатацию.

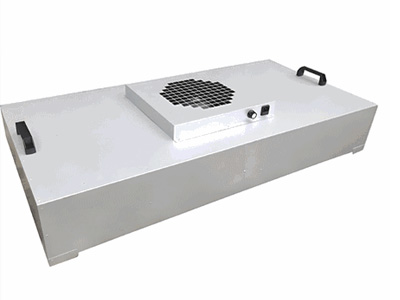

Низкошумный центробежный вентилятор в паре с HEPA-фильтром класса H14: равномерный поток воздуха, стабильная скорость и большой ресурс фильтра.

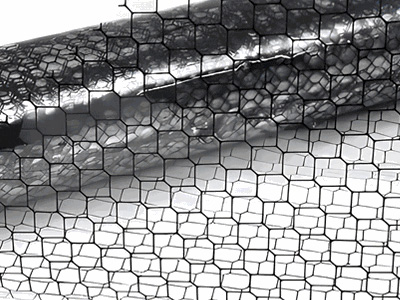

Антистатическая PVC-занавеска толщиной 0,5 мм эффективно препятствует осаждению пыли и накоплению статического заряда на поверхностях.

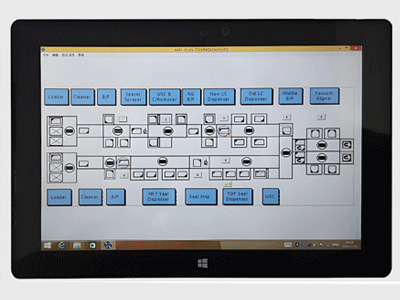

Опциональная панель с ЖК-сенсором: регулировка скорости потока, сигнализация о замене фильтра, удалённый контроль состояния оборудования.

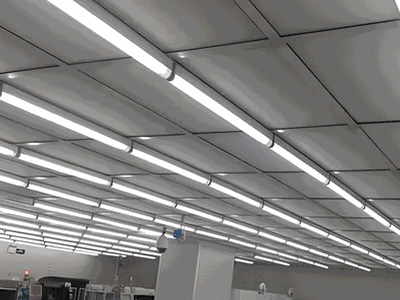

Безпыльная конструкция с адгезионным креплением, высокая освещённость при низком потреблении — полностью соответствует требованиям по освещённости чистых зон.

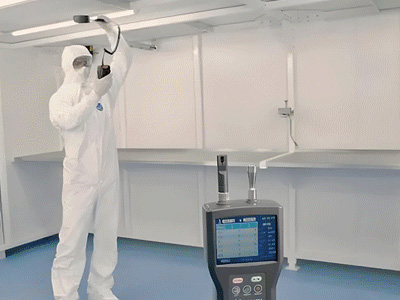

Концентрация частиц, расход воздуха и скорость потока подтверждаются замерами на приёмке. Разумная цена и быстрый ввод в работу.
Отраслевые решения
Классы ISO 5–ISO 8 для полупроводников, медицины, пищевой промышленности и лабораторий — с учётом требований к антистатике, дезинфекции и шуму.

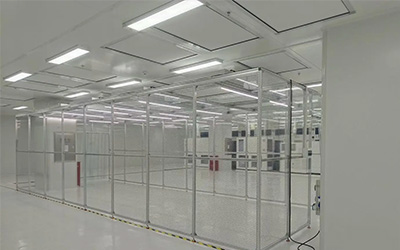

Для производств микроэлектроники критичны сразу три параметра: снятие статического заряда, класс чистоты ISO 5 и возможность быстро перестроить линию под новый продукт. Наши чистовые боксы собираются из стандартных модулей, поэтому расширение или перестановка не останавливает выпуск продукции.

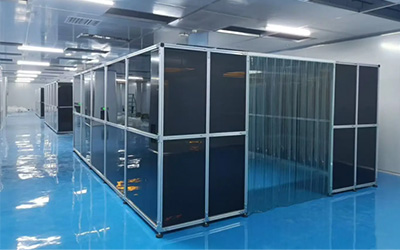

Камеры для медицинской отрасли выполняются из SUS304 с зеркальной внутренней поверхностью: нет технологических «мёртвых зон», куда не проникает дезинфектант. Передаточные окна с двойным электромеханическим блокированием исключают одновременное открытие двух дверей и перекрёстное загрязнение между зонами A и C.

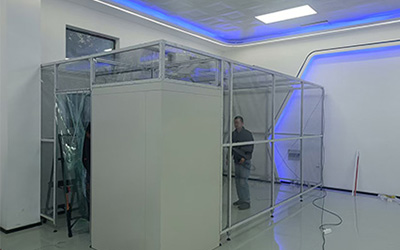

Лабораториям нужны разные условия под разные эксперименты и минимальный уровень шума. Модульная конструкция позволяет за выходные превратить чистовую зону в открытый стенд и собрать её снова под новый проект — без демонтажа помещения.

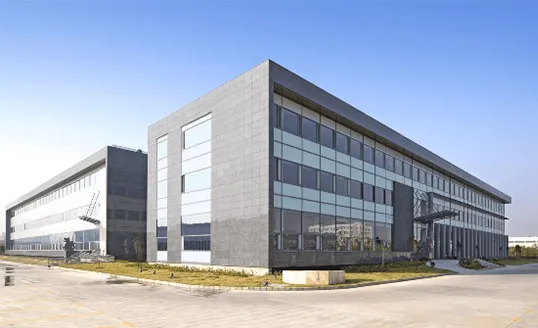

Наше производство

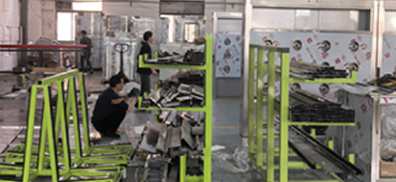

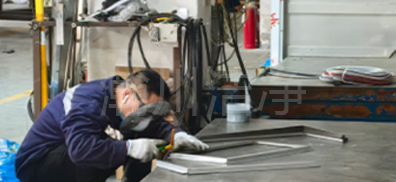

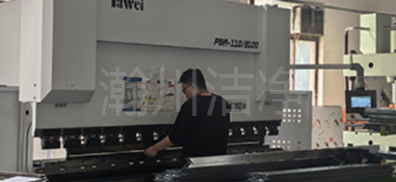

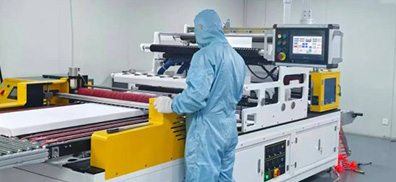

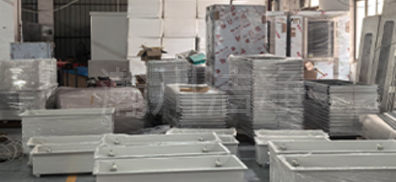

Участок сборки рам, монтаж FFU, контроль качества и склад готовой продукции — все операции выполняются на собственной площадке.
Сервис и гарантия
Ваше оборудование должно держать класс чистоты не только в день приёмки — поэтому мы ведём его на всём сроке службы.
Гарантия 12 месяцев на всё оборудование (кроме расходных материалов) и пожизненная техническая поддержка с обслуживанием.
В течение 2 часов после получения заявки инженер предоставляет предварительное решение проблемы.
Если требуется работа на объекте: в пределах провинции — выезд в течение 24 часов, за её пределами — в течение 48 часов.
Используем только оригинальные HEPA-фильтры и двигатели, чтобы показатели очистки не снижались после обслуживания.
Бесплатно и без обязательств
Опишите задачу — инженер свяжется с вами, бесплатно подготовит предварительный чертёж и детальную цену напрямую с завода.
Вопросы и ответы
Модульная чистая зона — это самонесущий каркас с FFU-модулями, HEPA-фильтрами, освещением и антистатическим ограждением, который создаёт локальное высокочистое пространство внутри обычного цеха. От капитального чистого помещения она отличается тем, что не требует строительной перепланировки: стоимость составляет 40–60 %, монтаж занимает около суток, а зону можно переместить или разобрать при изменении линии. Капитальное помещение оправдано, когда чистота нужна всему объёму помещения; для отдельной операции быстрее и дешевле решить задачу модульным боксом.
Стандартные исполнения рассчитаны на ISO 7 (Class 10 000) и ISO 8 (Class 100 000); специальные конфигурации с увеличенной плотностью FFU обеспечивают ISO 5 (Class 100). Соответствие подтверждается замерами: счёт частиц, скорость и равномерность потока, уровень шума и освещённость. Протокол испытаний передаём вместе с актом приёмки, чтобы вам было что показать аудитору.
Типоразмерные позиции отправляем со склада в течение 3 дней. Изделия по индивидуальным размерам — срок зависит от сложности и загрузки цеха, называем его вместе с расчётом. Сборка модульной чистой зоны на объекте занимает от 24 часов: конструкция полностью поставляется готовыми узлами, на площадке выполняется только механическая сборка и подключение.
На стоимость влияют класс чистоты, габариты зоны, материал каркаса (алюминиевый профиль или SUS304), количество и производительность FFU, состав опций — УФ-облучение, дифманометры, автоматика, ворота. Пришлите нам размеры участка, требуемый класс и описание технологической операции — в течение 24 часов бесплатно подготовим предварительный чертёж и детальную спецификацию с ценой напрямую с завода.
Пришлите размеры участка и требуемый класс — вернёмся с чертежом и спецификацией в течение 24 часов.
